Высокадакладны фільтр серыі TFB

Кароткае апісанне:

Гэты выгляд фільтра можа быць выкарыстаны ў гідраўлічнай сістэме высокай дакладнасці ўсмоктвання фільтрацыі. Перад выкарыстаннем прафільтруйце гранулы з металу або гумы або іншыя прымешкі, каб падоўжыць тэрмін службы.


Дэталь прадукту

Тэгі прадуктаў

Увядзенне

Гэты выгляд фільтра можа быць выкарыстаны ў гідраўлічнай сістэме высокай дакладнасці ўсмоктвання фільтрацыі. Перад выкарыстаннем прафільтруйце гранулы з металу або гумы або іншыя прымешкі, каб падоўжыць тэрмін службы.

Прадукцыйнасць і характарыстыкі:

1. Гэты фільтр мае перагародку, назапашаную бруд, гарантуе, што бруд, назапашаная ў фільтруючым элеменце, выдаляецца разам з элементам і не можа вярнуцца ў бак.

2. TFB02 серыі з нажным клапанам можна ўсталяваць зверху, збоку або ўнізе ёмістасці непасрэдна. Калі прыкручваецца вечка для тэхнічнага абслугоўвання, пярэдні клапан аўтаматычна зачыняецца. Гэта дае магчымасць абслугоўваць фільтр, нават калі ён апушчаны ніжэй за ўзровень алею ў поўны бак.

Для ўстаноўкі ў лінію ўсмоктвання помпаў гідраўлічных сістэм, адпаведна. Уверх па плыні зарадных помпаў гідрастатычных прывадаў.

Блакаванне ваўле:

Пераканайцеся, што бруд, назапашаная ў фільтруючым элеменце, выдаляецца разам з элементам і не вяртаецца ў бак.

Нажная ваўка:

Калі накрыўка, якая прыкручваецца, здымаецца для тэхнічнага абслугоўвання, лапка закрываецца аўтаматычна. Гэта дае магчымасць ачышчаць фільтр, нават калі ён апушчаны ніжэй за ўзровень алею ў поўны бак.

11

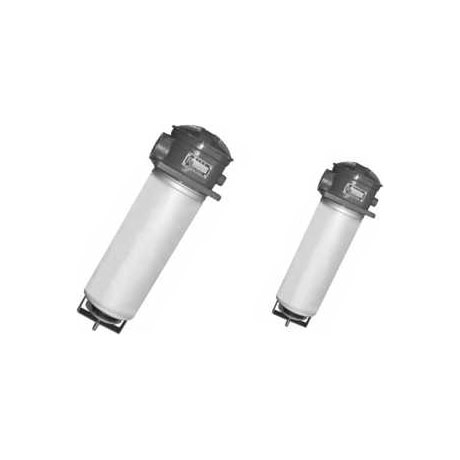

TFB SUCTION FILTER SERIES
Колькасць Імя Нататка
1 Ушчыльняльнае кольца зношваюцца дэталі
2 Жыллё
3 Ушчыльняльнае кольца зношваюцца дэталі
4 Пячатка зношваюцца дэталі
5 Шапка
6 Вясна
7 паўметалічная пракладка зношваюцца дэталі
8 Элемент зношваюцца дэталі
9 Прыходзяць клапаны

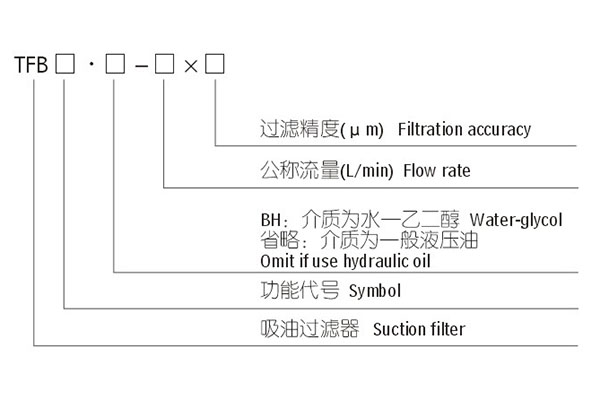

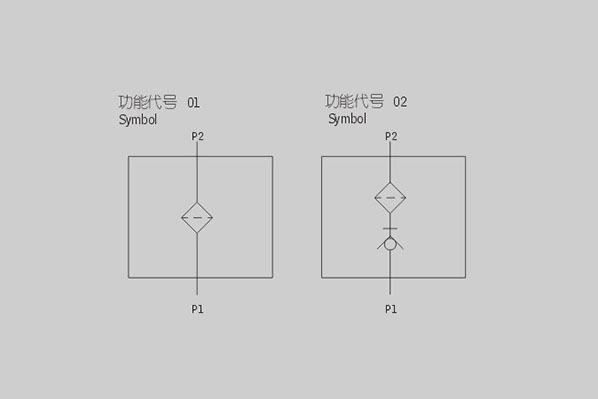

Мадэльны код

1123
2321

Тэхнічныя дадзеныя

Мадэль Выдатак (л/мін) Фільтр.(М) Злучэнне Пачатковая AP (MPa) Мадэль элемента
TFBQ-45X* 45 10

20

30

80

G1 1/4 <0,01 TFBX-45 x *
TFBQ-70X* 70 TFBX-70 x *

Заўвага: *-гэта дакладнасць фільтрацыі. Калі сімвал 01, вадкасць-гэта гліколь, хуткасць патоку 45 л/мін, дакладнасць фільтрацыі-10 гадзін вечара, мадэль гэтага фільтра-TFB01. BH-45 x 10, мадэль элемента TFBX • BH-45 x 10.

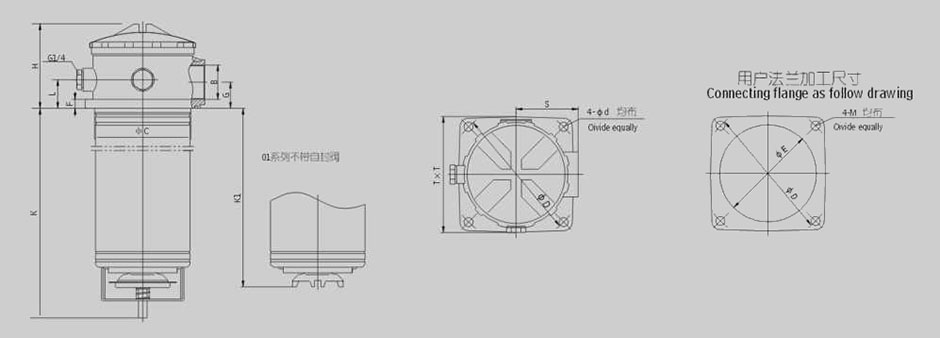

Мантажны памер

MOUNTING SIZE
Мадэль B C D (1 мін. E макс. F G H K КІ L M S T
TFBQ-45 G1 1/4 110 165 11 111/121 11 32 104 257 219 35 М10 76 141
TFBQ-70 118 119/121 357 319

АСАБЛІВАСЦІ

1.Мы выкарыстоўваем імпартны фільтравальны матэрыял deepype, канічную структуру пары, градыентны фільтр, можа перахопліваць гранулы найбольш далёка, каб падоўжыць тэрмін службы.

2. Мы выкарыстоўваем высокатэхналагічныя матэрыялы падтрымкі. Падтрымка высокатэхналагічных матэрыялаў можа не толькі выконваць ролю апорнага фільтра, матэрыялу і пазбягаць дэфармацыі пры сціску, але і абараняць матэрыялы ад пашкоджанняў падчас апрацоўкі.

3.Мы таксама выкарыстоўваем спецыяльныя спіральныя абкручвальныя рамяні, каб фільтравальныя пласты можна было трывала злучыць. Стацыянарная адлегласць у складку забяспечвае раўнамерны паток пры пранікненні вадкасці ў пласт фільтра. Гэта не толькі палепшыць перапад ціску, але і падоўжыць тэрмін службы.
