Srfa Дуплексны танк мантаваны зваротны фільтр серыі міні-тыпу

Srfa Duplex Tank Mounted Mini-Type Return Filter Series Featured Image

Кароткае апісанне:

Фільтр серыі SRFA складаецца з двух адзіночных фільтраў, 2-пазіцыйнага трохпраходнага клапана, байпаснага клапана, індыкатара і дыфузара. Ён просты па структуры і просты ў выкарыстанні. Ён усталяваны на безрукаўцы; у ім ёсць байпасны клапан і індыкатар забруджвання для абароны бяспекі гідраўлічнай сістэмы. Асаблівасць гэтага фільтра дазваляе бесперапынную працу нават пры замене элемента, які забіты забруджваннямі. Калі фільтруючы элемент забіты забруджваннямі, што прыводзіць да таго, што ціск дасягае 0,35 МПа, індыкатар будзе падаваць сігналы. У гэты час павярніце накіраваны клапан у бок, каб зрабіць іншую фільтрацыю, а потым зменіце элемент.

Дашліце нам ліст

Дэталь прадукту

Тэгі прадуктаў

УВОДЗІНЫ

Калі своечасова змяніць балончык фільтра, каб ціск дасягнула 0,4 МПа, перапускны клапан адкрыецца, каб захаваць бяспеку сістэмы.
Дыфузар усталяваны пад фільтрацыйнай чарай, што забяспечвае стабільны паток асяроддзя ў ёмістасць.
Фільтруючы элемент адрозніваецца высокай дакладнасцю фільтрацыі, нізкай пачатковай стратай ціску і высокай здольнасцю ўтрымліваць бруд. Каэфіцыент фільтра B 3,5,10,20> 200, эфектыўнасць фільтра n^99,5%, an (l адпавядае стандарту ISO.

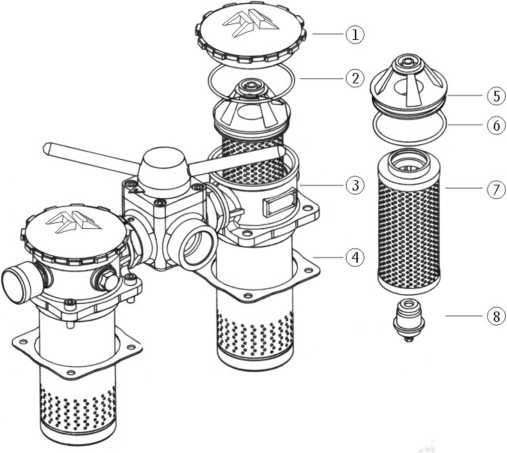

Колькасць	Імя	Нататка
1	Шапка
2	Ушчыльняльнае кольца	Зносныя дэталі
3	Жыллё
4	Пячатка	Зносныя дэталі
5	Размяшчэнне сядзення элемента
6	Ушчыльняльнае кольца	Зносныя дэталі
7	Элемент	Зносныя дэталі
8	Шруба

МОДЕЛЬНЫ КОД

Дуплексны зваротны фільтр, усталяваны ў рэзервуары

BH: Вада-гліколь

Апусціце, калі выкарыстоўваеце гідраўлічны алей

Выдатак: (л/мін)

Y: З індыкатарам CYB-I^ DC24V

C: З паказчыкамі CY-II 220В

Апусціць, калі без індыкатара

L: разьбовае злучэнне

F: Фланцавае злучэнне

Дакладнасць фільтрацыі (нм)

ТЭХНІЧНЫЯ ДАДЗЕНЫЯ

Мадэль	Выдатак (л/мін)	Фільтр.(М м)	Дыя.(мм)	Прэса.(Мпа)	Страта ціску (Мпа)		Індыкатар		Вага (кг)	Падключэнне	Мадэль элемента
Мадэль	Выдатак (л/мін)	Фільтр.(М м)	Дыя.(мм)	Прэса.(Мпа)	Першапачатковы	Макс.	(V)	(А)	Вага (кг)	Падключэнне	Мадэль элемента
SRFA-25X* Ly	25	13 5 10 20 30	20	1.6	≤0,08	0,35	1224 36 220	2.52 1.5 0,25		Нітка	SFAX-25X*
SRFA-40X* Ly	40		20								SFAX-40X*
SRFA-63X* Ly	63		32								SFAX-63X*
SRFA-100X* Lv	100		32								SFAX-100 х *
SRFA-160X* Fv	160		50							Фланец	SFAX-160 х *
SRFA-250X* Fy	250		50								SFAX-250 х *
SRFA-400X* Fv	400		65								SFAX-400 х *
SRFA-630X* Fv	630		90								SFAX-630 x *
SRFA-800X* Fy	800		90								SFAX-800 x *
SRFA-1000X* Fy	1000		90								SFAX-1000 х *

Заўвага:* is уяўляе сабой фільтрацыю. Калі ідэнтыфікатар грыпу фільтра-гэта вадзяны гліколь, ціск выкарыстання 1,6 МПа, хуткасць цвіцення 63 л/мін, дакладнасць фільтрацыі 10 вечара і фільтр, абсталяваны індыкатарам CYB-I. Мадэль фільтра-SRFA • BH-63 x 10L-Y, мадэль элемента-SFAX • BH-63 x 10

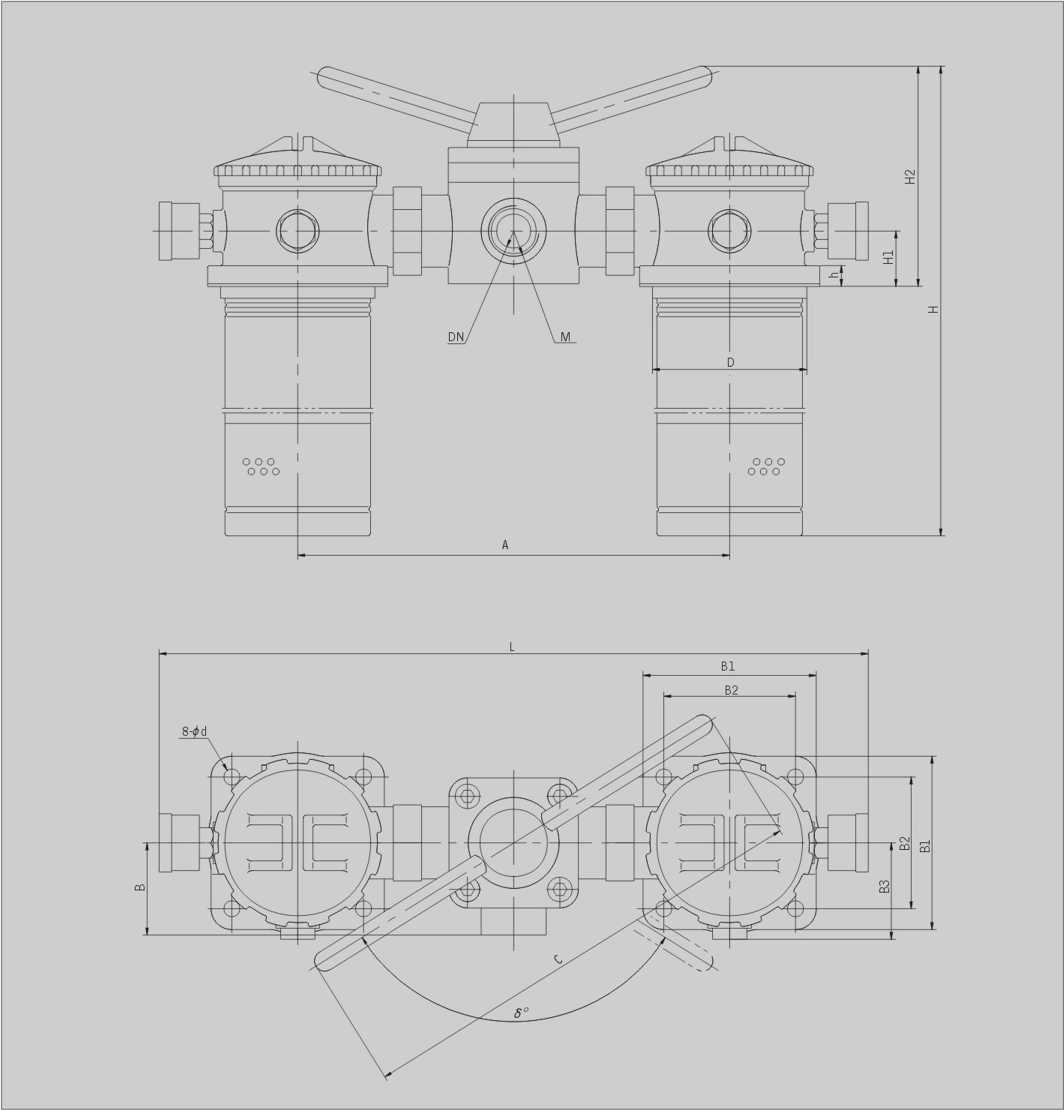

ПАМЕР мантажу

Мадэль	DN	M	Хл	B	Бл	В2	В3	d	A	D	L	H	H2	C	h	8
SRFA-25 xL-CYSRFA-4O X L- Cy	20	M27x2	25	53	90	70	53	9	224	75	388	249280	122	265	10	135
SRFA-63 X * L-CySRFA-1OO X * LC у	32	M42x2	33	60	110	85	61	9	250	95	430	288348	138	275	12	124

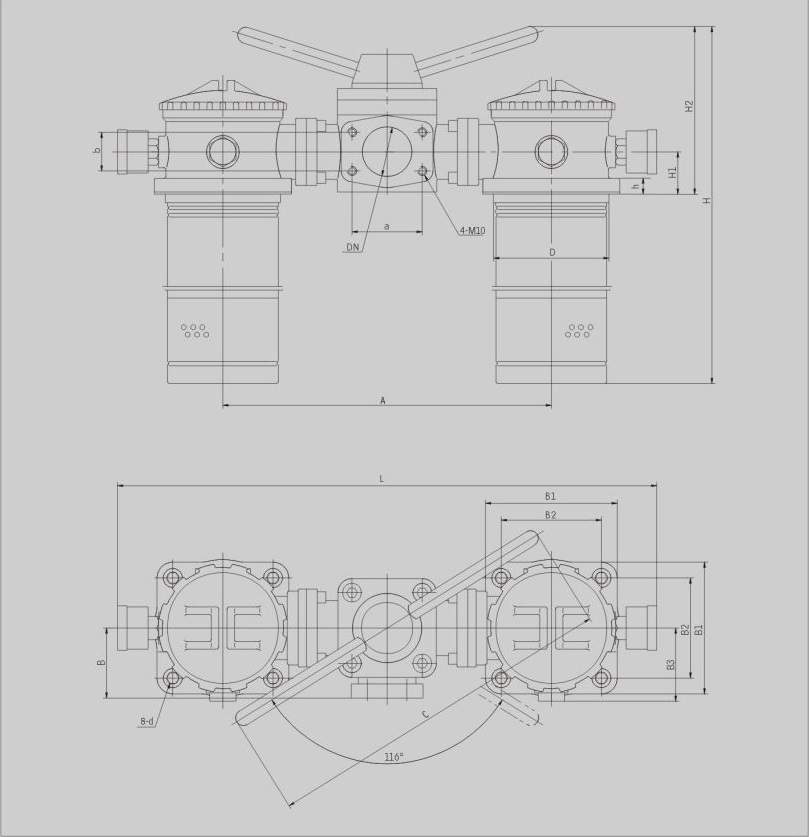

Мадэль	DN	a	Я)	Хл	B	Бл	В2	В3	d	A	D	L	H	H2	C	h	Q
SRFA-160 x * F-Cy	50	70	40	40	81	125	95	67	Φ13	320	110	566	482	160	350	15	60
SRFA-250 x * FC у													582
SRFA-400 X * F-Cy	65	90	50	55	90	140	110	76	Φ13	370	130	580	664	197	400	15	73
SRFA-630 x * F-Cy	90	120	70	70	115	170	140	93	Φ13	450	160	694	743	248	545	18	102
SRFA-800 x * F-Cy													853
SRFA-1000 x* F-Cy													1033
